在線監測voc有機廢氣系統

在塑料、橡膠加工、油漆生產、汽車噴漆和涂科生產等諸多工業領域中，工業品的生產和加工過程產生了大量含有揮發性有機化合物(VolatileOrganicCompounds，VOC)的廢氣(voc廢氣)。這些廢氣未經處理排入大氣。在一定條件下會形成光化學污染，影響大氣質量，影響動植物生長和人類的健康。某些有毒VOC廢氣有致殘、致畸、致癌作用，對長期暴露其中的人體造成嚴重傷害!

為此，各國領布了相應的法令，限制該類氣體的排放，我國于1997年額布并實施的《大氣污染綜合排放標準》限定33種污染物的排放服值,其中包括苯、甲苯、二甲茉等揮發性有機物。

對VOC廢氣的治理，有多種處理技術可供使用。但對于VOC濃度低、風量大的廢氣，傳統工藝存在投資運行費用高、處理效率低和處理后存在二次污染等問題。

近年來，逐漸發展的廢氣生物處理技術作為一種新型的空氣污染控制技術，得到日益廣泛的應用。該項技術與傳統的燃燒法、催化氧化法、吸收法、吸附法相比，對VOC低含量廢氣的處理有明顯的優勢。

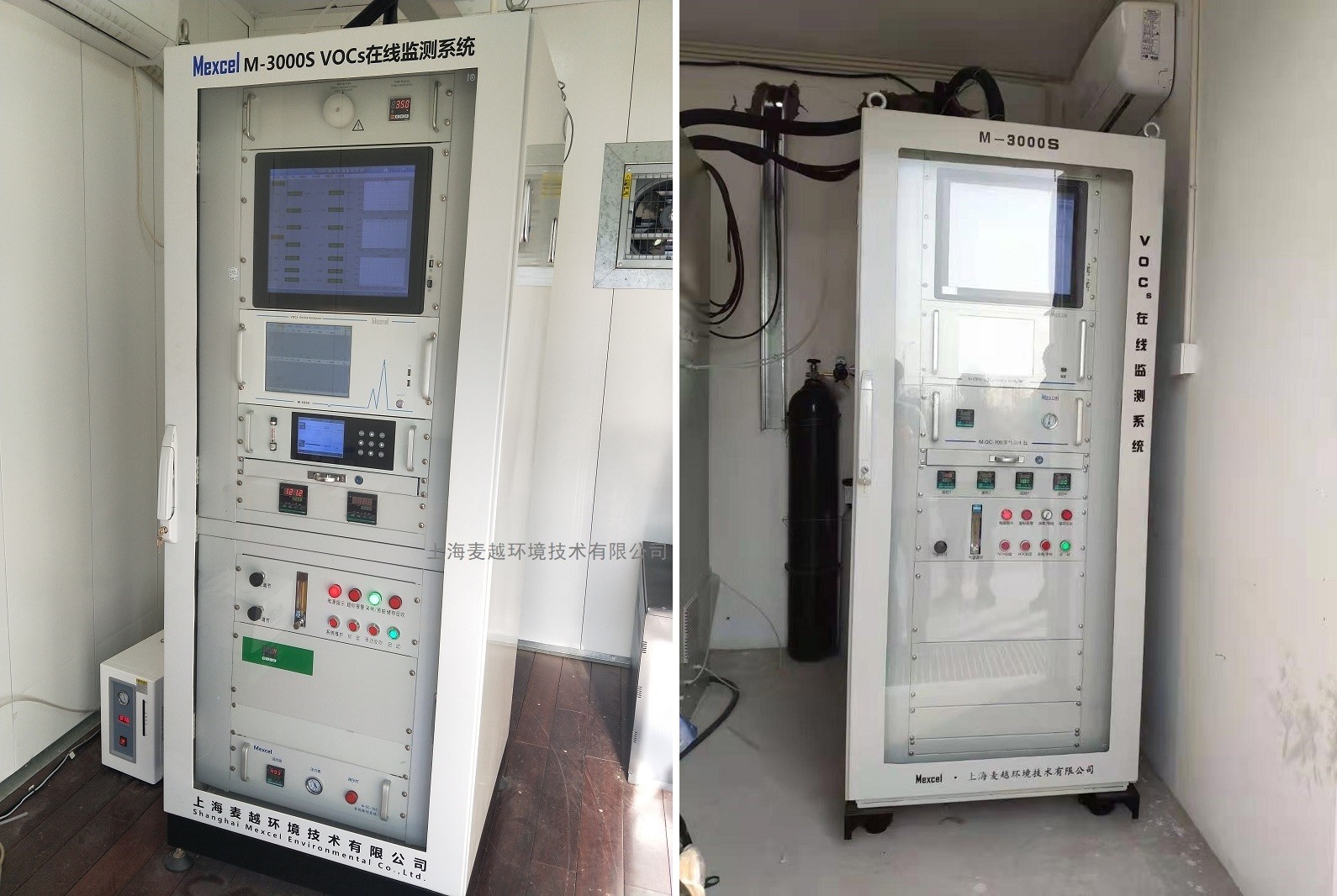

下圖是一種在線監測voc有機廢氣系統——M3000S揮發性有機物在線監測系統

M3000S揮發性有機物在線監測系統

M-3000S型voc在線監測設備系統組成

根據生產工藝及相應產污情況，該系統針對生產過程中產生的非甲烷總烴在線氣相色譜儀進行現場監測。本監測系統包括現場監測層、數據采集和傳輸層和監控系統應用層。

1 現場監測層

樣氣由安裝在廠區上的采樣探頭抽取，由過濾器濾除5μm以上的顆粒，為防止樣氣中非甲烷總烴等污染物冷凝而影響測量準確度，對樣氣采取加熱處理，由伴熱保溫管導入機柜。樣氣進入機柜后，經過一、二、三級過濾徹底清除微塵的影響，選配有蠕動泵可自動去除冷凝水（根據現場工況確定），得到較為純凈的樣氣，進入色譜分析儀自動進行檢測；而流速、壓力、溫度、濕度檢測儀直接安裝在煙氣排放口風管上自動監測。

2  數據采集和傳輸層

由色譜分析儀把監測出非甲烷總烴和粉塵數據被PLC采集，然后由PLC控制器把數據傳輸給IPC工控機。PLC采集來的非甲烷總烴和粉塵數據轉化為4-20mA電流直接提供給廠家DCS系統。

3  監控系統應用層

由IPC工控機上的系統軟件實時顯示非甲烷總烴和顆粒物、流量等數據，把數據存入數據庫。

同時IPC把數據傳輸給環保局專用的數采儀，并由數采儀把數據發送到環保局平臺。系統軟件對采樣點的非甲烷總烴和粉塵濃度值與系統內設置的標準排放限值進行比較，判斷該排放口該污染物是否超標，并發出報警信號提供給廠家。

固定污染源連續監測系統由氣態污染物（VOCs指標）監測、煙氣參數（流速、壓力、溫度等）監測及數據采集與處理3個子系統組成。

煙氣參數監測子系統包括煙氣流速、溫度和壓力的測量。煙氣流速采用差壓變送器測量（TPF溫壓流一體測量儀），通過測量煙氣流動中的全壓和靜壓，得到煙氣的流速。數據采集與處理子系統由中央單元、上位機（工控機）、VOCs固定污染源連續監測系統監測軟件、企業DCS接口單元、數據遠傳單元等構成。中央單元接收所有設備的工作站進行通信。

工作站與VOCs固定污染源連續監測系統監測軟件匯總所有的氣體濃度信息和工作狀態信息，具有生成報表、存儲數據、查詢歷史記錄、與環保部門聯網等通信功能等。

M-3000S型voc在線監測設備產品介紹

1非甲烷總烴VOCs分析儀設備一覽表(單臺)
